大连动力实验T型槽平台的技术标准，生产厂家加工销售大连铸铁平台，精度一级保证；

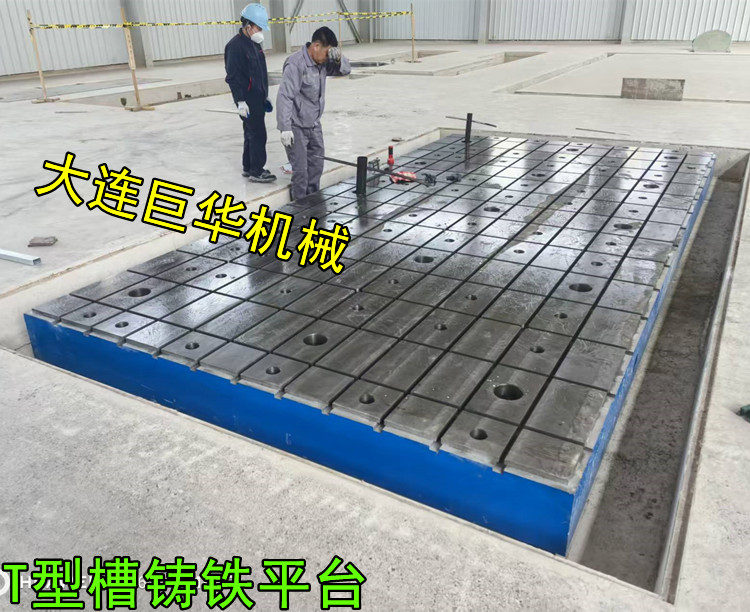

  大连动力实验T型槽平台的技术标准已形成覆盖材质、精度、结构、工艺等维度的完整规范体系，核心要求如下：

一、核心执行标准

• ‌通用行业标准‌：制造需遵循《中华人民共和国机械行业标准》JB/T 7974—2000，部分场景同步符合JB/T 7974-1999要求。
• ‌国标补充标准‌：质量检测严格执行GB/T 22095-2008，精度校验可参照GB 4986-85相关规定。

二、材质与热处理标准

• ‌主体材质‌：采用HT200-300高强度灰铸铁，重载动力实验场景优先选用HT250材质。
• ‌硬度要求‌：工作面硬度统一控制在HB170-240区间，保证耐磨性能。
• ‌时效处理‌：必须经过人工退火（600℃-700℃）+ 2-3年自然时效双重处理，消除内应力，保障精度长期稳定。

三、平面度与精度等级标准

• ‌精度分级‌：按国家标准计量检定规程分为0、1、2、3四个等级，特殊需求可定制00级或精刨级。
• ‌平面度公差‌：不同规格对应明确公差要求，例如1000×1000mm规格1级精度公差为20μm，2级精度为40μm。
• ‌斑点检验‌：采用涂色法检测，0/1级平台每25mm×25mm范围内接触点≥25点，2级≥20点，3级≥12点。

四、T型槽专项技术标准

• ‌槽宽规格‌：主流标准槽宽为14mm、18mm、22mm、28mm，分别对应M12、M16、M20、M24国标螺栓，适配不同载荷动力实验场景。
• ‌槽距规范‌：标准化槽距包含100mm、125mm、150mm、200mm，重载工况优先选用200mm槽距以分散受力。
• ‌加工工艺‌：完整工序为粗铣→二次时效→精铣→倒角去毛刺，避免槽体变形、螺栓卡滞问题。
• ‌重载加强‌：大功率动力实验平台需对T型槽周边做局部加厚、增设加强筋，防止槽口开裂、台面塌陷。

五、使用与环境标准

• ‌基准环境‌：需在环境温度(20±5)℃条件下使用，全程避免剧烈振动。
•
• ‌安装要求‌：通过调整垫铁、地锚器将平台调至水平，保证所有支点均匀受力。
• ‌载荷限制‌：实验工件总重量不得超过平台额定载荷，禁止长期集中放置重型试件。
